Termíny:
30. 10. – 20. 11. 2018 (5. – 8. týden)
Zadání úlohy: 30. 10. 2018
Konzultace 1: 6. 11. 2018
Konzultace 2: 13. 11. 2018
Termín odevzdání: 20. 11. 2018 (portfolia studentů)

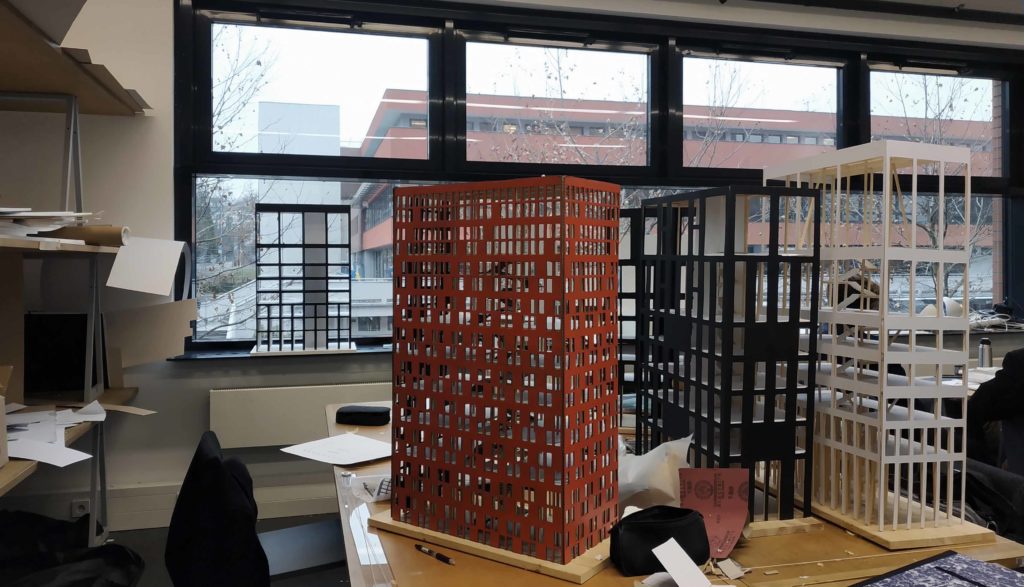

Cílem úlohy je postavit model skeletové stavby s následujícími vlastnostmi: kontrolovaná proporce výsledné hmoty, konstrukční logika a efektivita, krásné a elegantní opláštění (eurytmie), pevnost a únosnost modelu. Součástí úlohy je vypracování výkresů v měřítku 1: 100 (půdorysy, řez schodištěm a fasády) a pořízení fotografií modelu.
Zadání:
„Tektonika, nauka o vyjádření kompozičního tvaru stavebních konstrukcí.“
„Eurytmie, ladný vzhled díla a příjemný dojem z jeho členění.“
V měřítku 1: 50 postavte při splnění daných limitů model nosné konstrukce se schematickým opláštěním. Na modulové osnově postupně budujte skeletovou konstrukci při zachování tektonických vazeb. V opláštění v jednotlivých podlažích navrhněte okenní otvory podle zadaných limitů. Návrh opláštění modelu upravujte z výtvarného a kompozičního hlediska s cílem dosáhnout ladného vzhledu.
K modelu přiřaďte přesné a pečlivě zpracované výkresy půdorysů, řezů a pohledů a záznam vývoje návrhu.
Materiál pro model:
- základna modelu: deska OSB, MDF, DTD, překližka apod., rozměr 220 x 460 mm
- sloupky a průvlaky: dřevěné, rozměr 5 x 5 mm,
- podlaha pod U1: karton tl. 3 mm,
- stropy nad všemi U: papír nebo pauzák gramáže160 g/m2,
- střecha nad U7: karton tl. 3 mm,
- fasády: pevný karton tl. 1,0 – 3 mm
Limity pro konstrukci:
základna: 12 x 24 m
možnosti modulů:
2 x 2, 2 x 3, 2 x 4, 2 x 6, 2 x 8, 2 x 12 m
3 x 3, 3 x 4, 3 x 6, 3 x 8, 3 x 12 m
4 x 4, 4 x 6, 4 x 8, 4 x 12 m
6 x 6, 6 x 8, 6 x 12 m
8 x 8, 8 x 12 m
průvlaky:
a) Při délce delšího rozponu modulového pole 4 m a více
je nutné stropní desku uložit na nízký průvlak v tomto směru – v modelu prvek s průřezem 5 x 5 mm.
b) Modulové pole 4 x 4 může mít nízký průvlak pouze na jedné straně.
c) Při délce delšího rozponu modulového pole 6 m a více
je nutné stropní desku uložit na zdvojený průvlak v tomto směru – v modelu prvek 10 x 5 mm.
d) Jestliže v modulovém poli i kratší rozpon dosáhne 6 m a více,
musí být deska i v tomto druhém směru uložena na nízký průvlak
vždy po 3 nebo 4 metrech – v modelu prvek 5 x 5 mm.
e) Při délce delšího rozponu modulového pole 8 m a více
je nutné stropní desku uložit na ztrojený průvlak v tomto směru – v modelu prvek 15 x 5 mm.
f) Jestliže v modulovém poli i kratší rozpon dosáhne 8 m a více,
musí být deska i v tomto druhém směru uložena na zdvojený průvlak
vždy po 3 nebo 4 metrech – v modelu prvek 10 x 5 mm.
g) Strop nad každou úrovní musí být olemován průvlakem i v případě,
že to velikost modulů nevyžaduje.
h) Průvlaky nad jednotlivými poli ukládejte nejprve ve směru delšího rozponu.
Úroveň 1:
- konstrukční výška: 7 – 9 m
- založení nosného systému – modulové osnovy: 2 x 2, 2 x 3, 3 x 3, 3 x 4, 4 x 4m
- založení schodiště (v jednom modulovém poli)
Model – pevné kotvení dřevěných sloupků do podlahy (vetknutí do kartonu).
Vnější fasáda překrývá nosný systém i v této úrovni, tedy i sloupy.
Úroveň 2:
- konstrukční výška: 3,5 – 4,5 m
- modulové osnovy: 2 x 2, 2 x 3, 3 x 3, 3 x 4, 4 x 4m
- součet velikosti plochy okenních otvorů: 25 – 50 % podlažní plochy
- schodiště z U1
Všechny okenní otvory v této úrovni jsou stejné (proporcemi i velikostí).
Okenní otvory navrhněte vzhledem k lidskému měřítku vnitřního prostoru.
Úroveň 3, 4, 5:
- konstrukční výška: 3,5 – 4,5 m
- součet velikosti plochy okenních otvorů: 40 – 60 % podlažní plochy
- zvětšení modulové osnovy 3 x 6, 3 x 8, 4 x 6, 4 x 8, 6 x 6, 6 x 8, 6 x 12m
- pokračování schodiště z U2, 3, 4
Úrovně 3, 4, 5 jsou shodné. Všechny okenní otvory v této úrovni jsou stejné (proporcemi i velikostí).
Úroveň 6:
- konstrukční výška: 5 – 8 m
- velikost okenních otvorů (v součtu): 70 – 200 % podlažní plochy
- propojení schodištěm z U5
Všechny okenní otvory v této úrovni jsou stejné (proporcemi i velikostí).
Úroveň 7:
- konstrukční výška: 8 – 12 m
- velikost okenních otvorů (v součtu): 100 – 300 % podlažní plochy
- propojení schodištěm z U6
Všechny okenní otvory v této úrovni jsou stejné (proporcemi i velikostí).
Poznámky:
Opláštění:
- Při návrhu okenních otvorů v maximální možné míře použijte principy architektonické kompozice, proporce, lidské měřítko, řád, tektoniku apod.
- Opláštění bude nalepeno na nosný skelet na všech úrovních od U1 až U7 (tedy i sloupy v U1).
- Všechny vnější hrany modelu budou slepeny odsouhlaseným způsobem (překrytí hran).
- Opláštění bude zhotoveno na dvou kratších stranách a na jedné delší.
Schodiště:
- Sklon schodiště navrhujte do 35 stupňů.
- Jednotlivé stupně v modelu 1: 50 musí být vymodelovány.
- Všechny schodišťové stupně v celé stavbě musí mít stejnou výšku a šířku.
- Konstrukční výška jednotlivých úrovní je vždy násobkem výšky zvoleného schodišťového stupně.

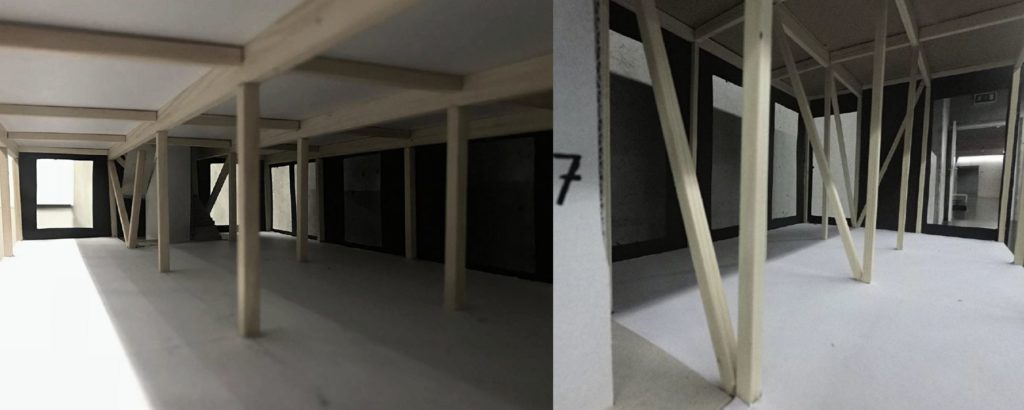

Zavětrování:
- Model musí být zavětrován šikmými profily 5 x 5 mm nebo plnou stěnou šířky 5 mm. Zavětrování musí být provedeno ve všech třech osách. Počet zavětrovaných polí ani jejich poloha není stanovena.
- Prostorová tuhost a únosnost modelu bude ověřena položením betonové cihly na střechu.
Požadavky na zpracování návrhů pro konzultace:
- skici, výpočty (schodiště, plochy okenních otvorů),
- pracovní model
- pracovní výkresy v měřítku 1:100 (výkresy všech podlaží, příčný řez schodištěm, fasády)
(úroveň 3, 4, 5 = jeden výkres půdorysu)
Program konzultací
Konzultace 1: 6. 11. 2018
- práce v hodině: práce na modelu 1: 50, práce na výkresech
- konzultace návrhu: výkresy 1:100: průběh modulových os, umístění schodiště, umístění průvlaků
půdorysy, řezy, fasády 1:100, rozpracovaný model 1:50
Konzultace 2: 13. 11. 2018
- práce v hodině: práce na modelu 1: 50, práce na výkresech
- konzultace návrhu: model 1:50, výkresy 1:100: půdorysy, řezy, fasády 1:100
Požadavky na odevzdání:
- model v měřítku 1:50 (bude součástí závěrečné výstavy)
- výkresy půdorysů všech podlaží a řezu (schodištěm), výkresy fasád (čelní a boční) v měřítku 1:100
Výkresy budou rýsované přesně a pečlivě na pauzovací papír v měřítku 1: 100, půdorysy i řez s viditelným nosným systémem stavby. V portfoliu budou výkresy prezentovány zmenšené – v měřítku 1: 200 na formát A4.
- portfolio pdf ve formátu A4 – orientace výkresů na výšku
výkresy, fotografie modelu 1:50, záznam práce (skici, fotografie pracovních modelů, pracovní varianty)
