Projekt | Pavilon Národní galerie, Nádražní ulice, parc. č. 639
Zadání projektu (kompletní zadání v pdf), dílčí úloha Galerie (kompletní zadání v pdf).
Dílčí úlohy
Úloha č. 1 | Analýza
- Kontext / místo / historie
- Společný model okolí stavby v měřítku 1: 50
- Inspirace
Úloha č. 2 | Galerie (pdf)
Úloha č. 3 | Exponáty
Úloha č. 4 | Fasády
Úloha č. 5 | Model 1:50
Úloha č. 6 | Model fasády a vnitřní prostor 1: 20
Základní požadavky

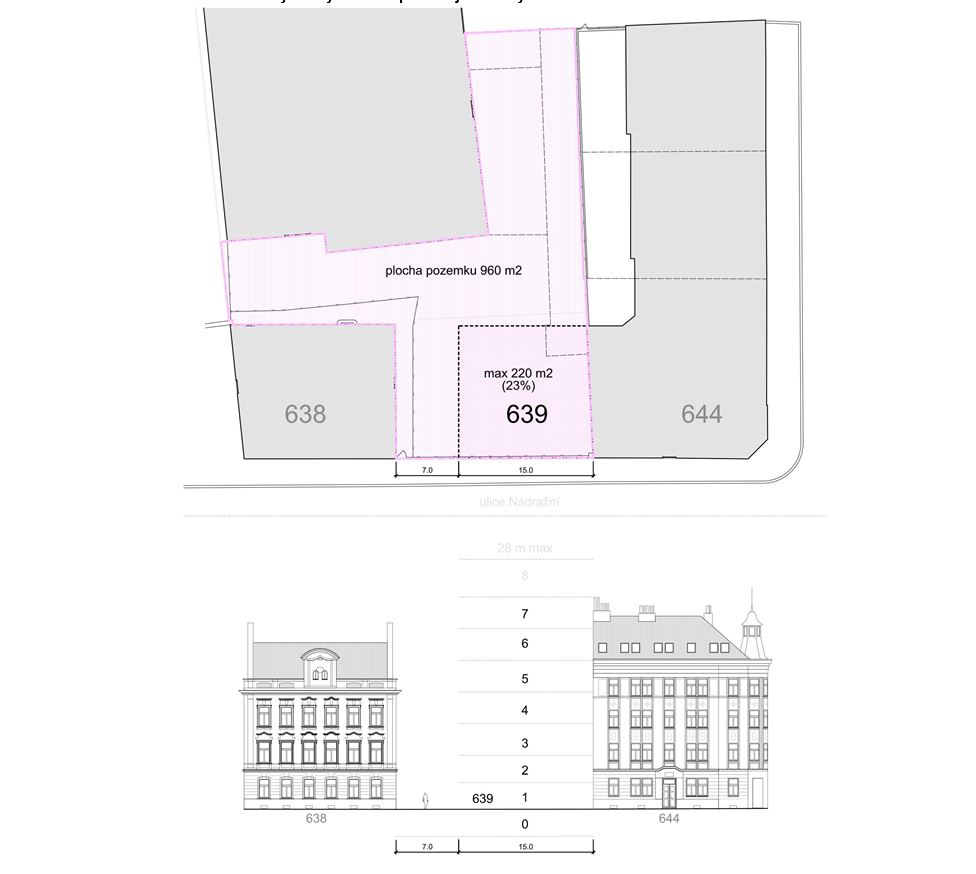

- plocha volného pozemku pro návrh je 960 m2 – uvažujte s koncepcí venkovních ploch, vstupy, příjezdy
- maximální zastavěná plocha je 23% plochy pozemku = cca 220 m2 plochy vašeho domu
- celkový součet podlažních ploch domu (včetně obvodových konstrukcí) nepřesáhne 1730 m2
- budova je připojena ke štítové stěně domu na pozemku číslo 644
- odstup fasády vaší budovy od fasády domu na parcele číslo 683 je min 7 metrů
- šířka fasády směrem do ulice Nádražní je max 15 metrů
- budova může být podsklepená (podzemní podlaží)
- výškový limit je max 28 m, podlažnost: 8 nadzemních podlaží
- parametry navrženého schodiště jsou min 160 x 310 mm (výška x šířka stupně),
jedno schodišťové rameno má max 16 stupňů, požární únik ze schodiště do exteriéru - minimální světlá výška výstavních prostor je 3 metry
1. foyer
- recepce / pokladna / informace pracovní místa pro 2 osoby
- galerijní kavárna bar (délka 3-5 m) 7-12 m2
- kavárna cca 16-20 míst (cca 50 – 70 m2 včetně baru)
- galerijní prodejna – knihkupectví prodej knih a katalogů, upomínkové předměty atd.
- šatna pult a věšáky
pozn.
– všechny provozy foyer lze uspořádat v otevřeném prostoru bez dalšího dělení příčkami
– ke kavárně zahrňte i možnost rozšíření sezení do venkovního prostoru mezi vaším domem a sousedním (638) nebo do plochy prostoru dvoru, zapojte do návrhu exteriéry na ploše pozemku
2. výstavní plocha
- celková výstavní plocha: min. 600 m2
- studio: min. 100 m2 (z celkové výstavní plochy)
prostor vhodný pro společenská setkání, prezentace, workshopy, přednášky, tiskové konference či menší filmové projekce. Lze navrhnout i jako prostor bez denního osvětlení (vhodný primárně pro projekce). Cca 60 míst k sezení (židle).
3. wc muži
4. wc ženy
5. wc bezbariérové
6. wc zaměstnanci
7. zázemí zaměstnanců
místnost s přímým denním osvětlením (uvažujte 2 osoby)
rozsahem – kancelář / čajová kuchyně / šatna
8. sklad / dílna 100 m2 (provozní technická místnost pro řemeslníky)
9. výtah osobní
10. výtah nákladní min. rozměr kabiny 5 x 2,5m
přístup k výtahu ideálně ze dvora, kam je možný vjezd aut
11. schodiště zároveň únikový výstup na terén,
12. strojovna technologií velikost cca 40 m2
13. instalační šachta vhodně umístěná průběžná vertikální šachta pro vedení svislých rozvodů infrastruktury do strojovny
Doplňky stavby:
- vlajkový stožár součástí hmoty stavby
- reklamní plocha na fasádě
- logo galerie součástí exteriéru
- příjezd nákladního vozu do 12t k nákladnímu výtahu (dvorem)
Parametry vnitřního prostředí:
- kvalitní vnitřní osvětlení (denní / umělé)
- světlá výška 40 – 50% plochy: min 3m , světlá výška 25 – 40% plochy: min 6m
- technologická výška podhledu 0,5 – 0,6 metrů
Pravidla pro konstrukci:
- konstrukce reálná a srozumitelná, zobrazená v modelu 1: 50
- vnitřní nosné stěny v tloušťce 25 cm
- nenosné vnitřní stěny/příčky v tloušťce 10 cm
- stropy (nosná část): deska (25 cm), trám, průvlak, nosník, apod.
- obvodová konstrukce obsahuje tepelnou izolaci, celková tloušťka včetně konstrukce min. 35 cm
- stavba / návrh včetně detailů oken a detailů fasády
