Úloha 3 | Prostor a konstrukce

Termíny:

31. 10. – 28. 11. 2017 (5. – 9. týden)
Zadání úlohy: 31. 10. 2017
Konzultace 1: 7. 11. 2017
Konzultace 2: 14. 11. 2017
Konzultace 3: 21. 11. 2017
Termín odevzdání: 28. 11. 2017

Studenti dostávají zadanou modulovou osnovu, kterou přenesou na základnu papírového modelu. Na modulové osnově postupně budují skeletový systém, stěnový systém, otevřený půdorys apod. Jednotlivá podlaží kladou na sebe při zachování konstrukční a tektonické logiky.
Do jednotlivých podlaží studenti domýšlí okenní otvory, jsou zadány různé matematické limity na prosvětlení.
Studenti následně sledují vznikající velkou fasádu přes několik podlaží a z výtvarného a kompozičního hlediska zpětně upravují jednotlivá podlaží a fasády při zachování výchozích konstrukčních principů.

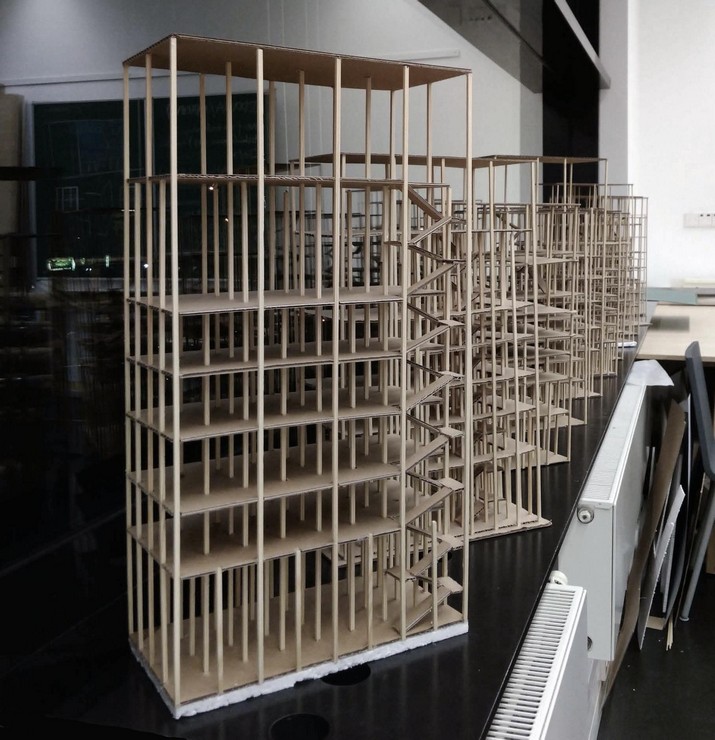

Výsledkem je vertikální model v měřítku 1:50 a přesné a pečlivě zpracované výkresy půdorysů, řezů a pohledů.

Zadání:

Vymodelujte 7 úrovní abstraktního prostorového konceptu při splnění všech omezujících pravidel zadání.
Vytvořte pevnou skeletovou konstrukci se schodištěm a fasádami – model v měřítku 1:50.

Materiál pro model:

základna modelu: deska OSB, MDF, DTD, překližka apod., rozměr 220 x 460 mm
sloupky: dřevěné, rozměr 5 x 5 mm,
podlaha pod U1: karton tl. 3 mm,
stropy nad všemi U: papír gramáže 80 – 160 g/m2,
střecha nad U7: karton tl. 3 mm,
fasády: pevný karton tl. 1,5 – 3 mm

Pravidla pro konstrukci:

základna: 12 x 24 m, modulová osnova v celých metrech.
možnosti modulů: 2 x 2, 2 x 3, 3 x 3, 3 x 4, 3 x 6, 3 x 8, 4 x 4, 4 x 6, 4 x 8, 6 x 6, 6 x 8, 6 x 12 (v metrech)
stropy: Při rozponu stropní desky větším než 4 m (v jednom směru) nutno použít průvlak – v modelu prvek 5 x 5 mm.

Při rozponu stropní desky rovném nebo větším než 6 m (i v druhém směru) nutno použít ztužení stropní desky trámy po 1m (v modelu prvek 5 x 5 mm, výška v úrovni průvlaků).

Úroveň 1:

konstrukční výška: 7 – 9 m
založení nosného systému – modulové osnovy (2×2, 2×3, 3×3, 3×4, 4×4 – rozměry v metrech)
založení schodiště

Úroveň 2:

konstrukční výška: 3,5 – 4,5 m
velikost okenních otvorů (v součtu): 40 – 50 % podlažní plochy
schodiště z U1

Všechny navržené okenní otvory v dané úrovni jsou stejné (proporcemi i velikostí), okenní otvory navrhněte vzhledem k lidskému měřítku vnitřního prostoru.

Úroveň 3, 4, 5:

konstrukční výška: 3,5 – 4,5 m
velikost okenních otvorů (v součtu): 25 – 33 % podlažní plochy
zvětšení modulové osnovy (3×6, 3×8, 4×6, 4×8, 6×6, 6×8, 6×12 – rozměry v metrech)
pokračování schodiště z U2, 3, 4

Úrovně 3, 4, 5 jsou shodné.
Všechny navržené okenní otvory v dané úrovni jsou stejné (proporcemi i velikostí).

Úroveň 6:
