Úloha č. 10 | Fasády a řez 1:50

Úloha č. 10: Fasády a řez 1:50

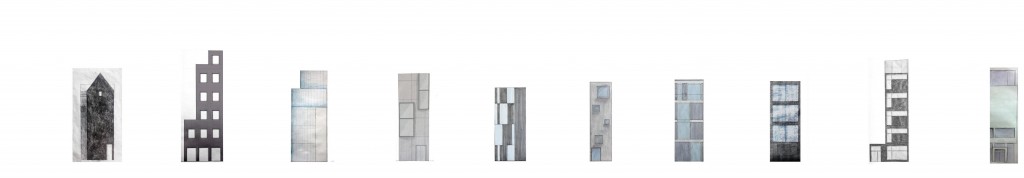

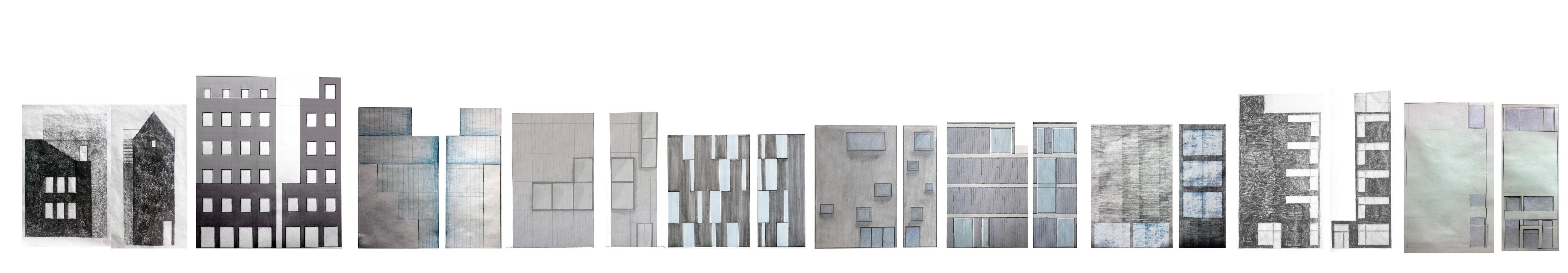

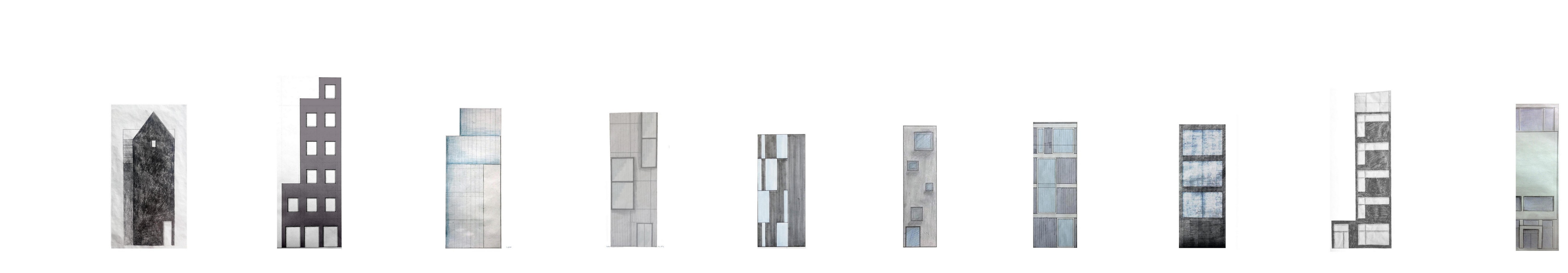

Narýsujte v měřítku 1:50 fasády domu a řez domem podle Vašeho aktuálního návrhu. Zdokumentujte vše a uložte zde. Výkresy vystavte v ateliéru 246

fasáda západní (směrem do ulice Templová)
fasáda severní (směrem k sousednímu nárožnímu domu)
řez – včetně podlaží pod úrovní terénu (řez nemusí být veden schodištěm, v řezu fasádou bude zřejmé výškové umístění oken)
pohledy a řezy budou mít detaily příslušné měřítku 1: 50
výkresy naskenujte nebo vyfotografujte – soubory s názvy 10_XXX_01. jpg, 10_XXX_02. jpg atd uložte níže ke svému jménu v tomto příspěvku
vše vystavte v atelieru 246 – připravte si čistou plochu zdi a využijte nové lišty pro vystavení; desky opřené o zeď můžete vrátit zpět na stoly; přemýšlejte o dodatečném vystavení starších úkolů – exponáty, fasády a nároží).
