Úloha č. 9: Model 1: 50
Na základě Vaší koncepce výstavy a koncepce návrhu rozdělte vnitřní prostor do výškových úrovní a postavte model v měřítku 1:50. Do jednotlivých úrovní umístěte Vaše vybrané exponáty a bloky obslužných místností ze zadání stavby. Jednotlivé úrovně spojte schodištěm, sklon navrženého schodiště je shodný ve všech nadzemních podlažích. Sklon ramene schodiště je maximálně 33°. Jednotlivé úrovně spojte výtahovou šachtou. Navrhněte rozměry výtahu.
Vlastnosti stavby a modelu 1:50
- Tloušťka stropní konstrukce mezi patry je 0,5 metru.
- Světlá a konstrukční výška pater dle Vašeho návrhu.

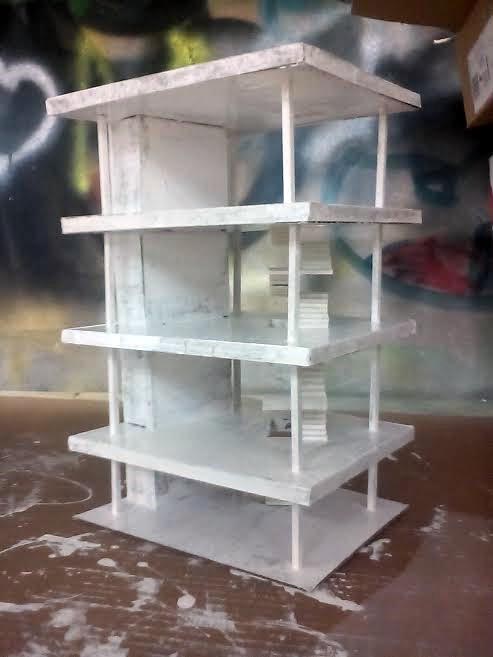

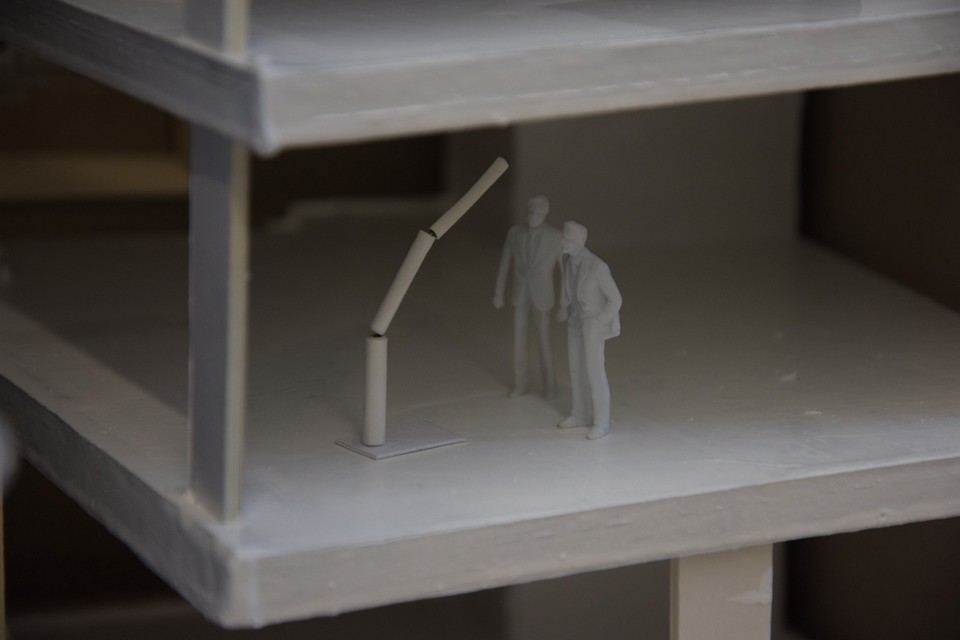

- Model musí obsahovat jednotlivé stropní desky s otvory pro schodiště, schodiště (schodišťové desky s jednotlivými stupni) a výtahovou šachtu.
- Model nebude obsahovat vnitřní příčky a fasády.
- Model nemusí obsahovat nosný systém.
- Model bude mít pouze nadzemní část.
- Základní vodorovná deska v přízemí bude silná pouze 2 mm z kartonu.
- Všechny ostatní stropní desky musí mít tloušťku 10 – 12 mm.
- Výška stavby je omezena pouze individuálním vnímáním konkrétního místa.
- Všechny plochy modelu budou plné a opatřené dvojím bílým nátěrem.

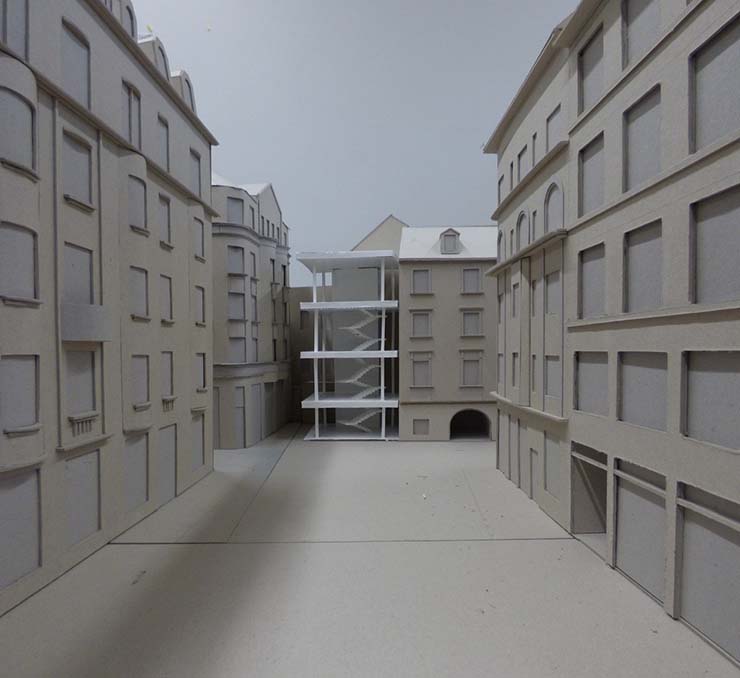

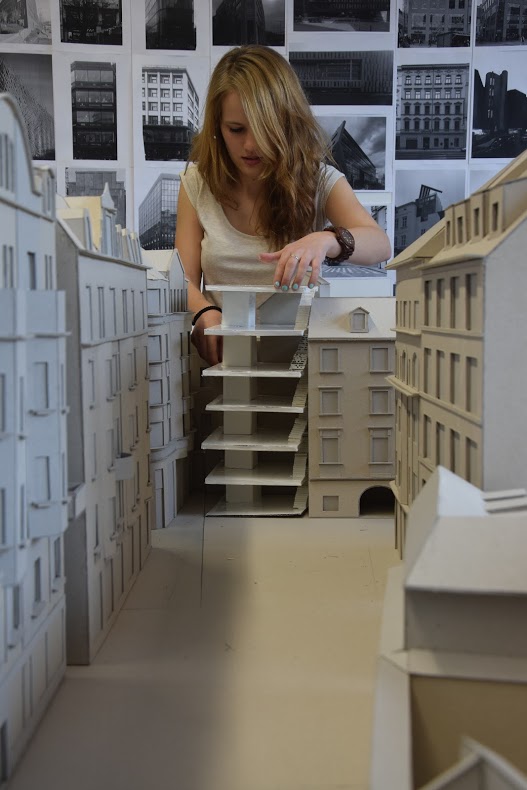

- Model umístěte do velkého společného modelu ulic Templová – Štupartská a vyfotografujte
Zadání stavby: Centrum současného umění
- pokladna / informace
- bookshop / gift shop
- wc muži / ženy / osoby se sníženou schopností pohybu a orientace
- šatna
- café
- herna / dětský koutek / workshopy
- sklad výstavního fundusu
- technologické zázemí
- kancelář / čajová kuchyně / šatna a wc zaměstnanců
- výstavní prostor / prostory
- výhledová / výstavní terasa
- schodiště a výtah
Části úlohy:
- Zadání a dotazy – 15 minut
- Kresba příčného řezu (vedeného schodištěm) v měřítku 1: 50 – 45 minut
- Stavba modelu – 240 minut (4h)
Zadání: 22.3. 2016
Odevzdání: 24.3. 2016
společná galerie zde
Jáchym Janský
Esma Birhan Kahraman
Jakub Klečka
Klára Končáková
Michaela Kopecká
Margarita Kostyuchenko
Linda Kozlová
Branislav Kožej
Zuzana Kožinová
Matyáš Krejcar
Adela Krídlová
Alexandra Kaščáková
