První úloha letního semestru

uloha 1

Zadání úlohy:

Úloha č. 0: Prostorová kompozice – vize / návrh / model / prezentace

Vytvořte prostorovou kompoziční úlohu na daném půdorysu.
Půdorys v měřítku 1:100, zadaný čtyřúhelník, orientace ke světovým stranám.

Části úlohy (240 min):

Zadání – 15 minut
Skicování – 45 minut
Vykreslení v měřítku 1:100 – 60 minut

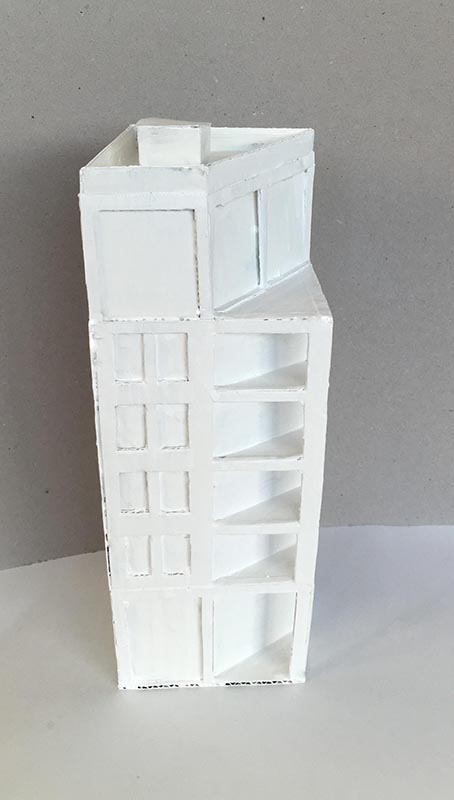

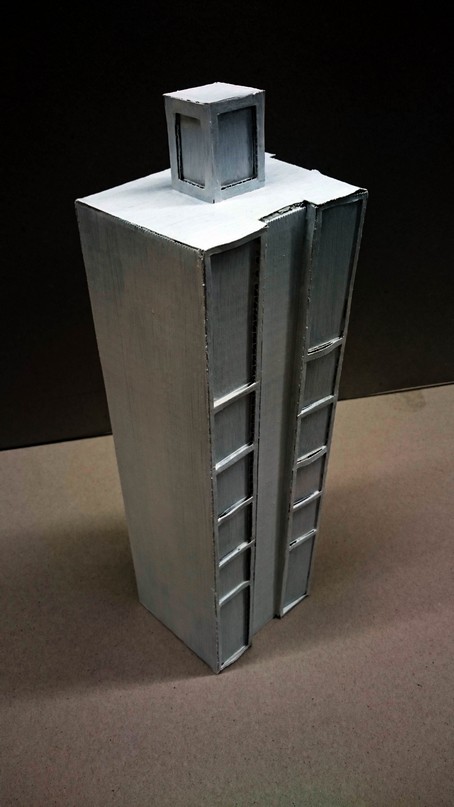

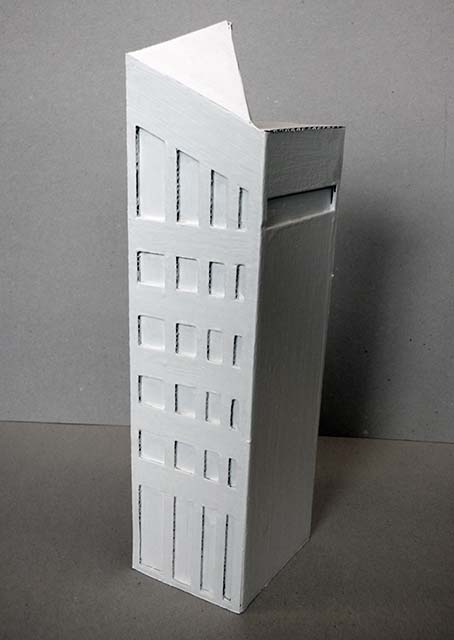

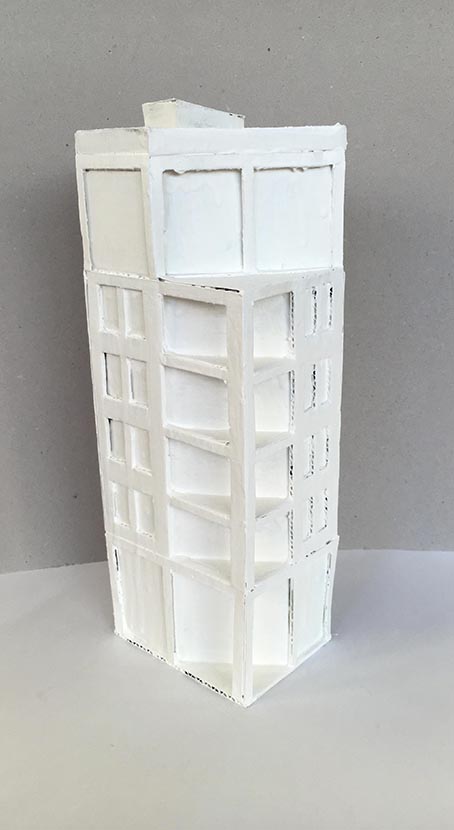

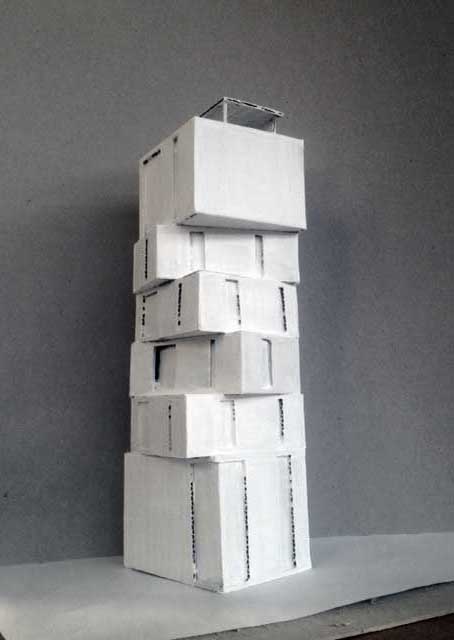

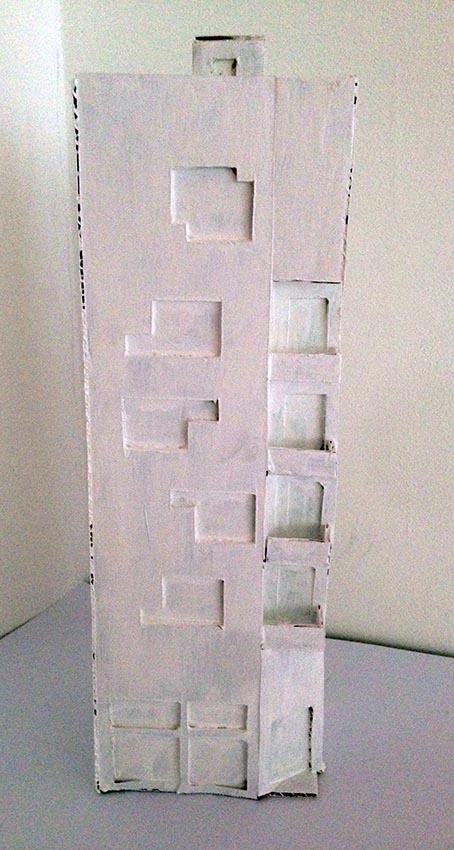

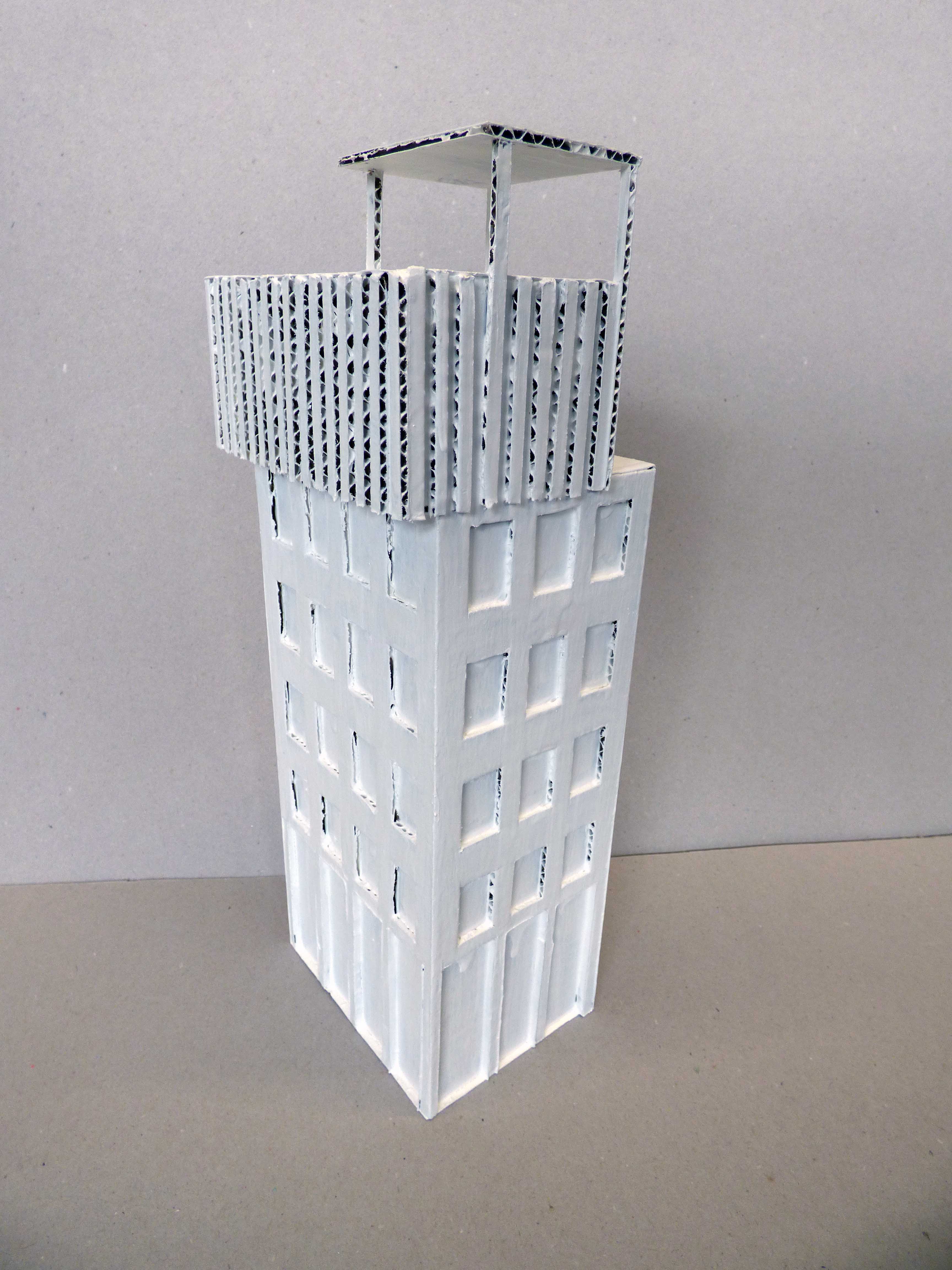

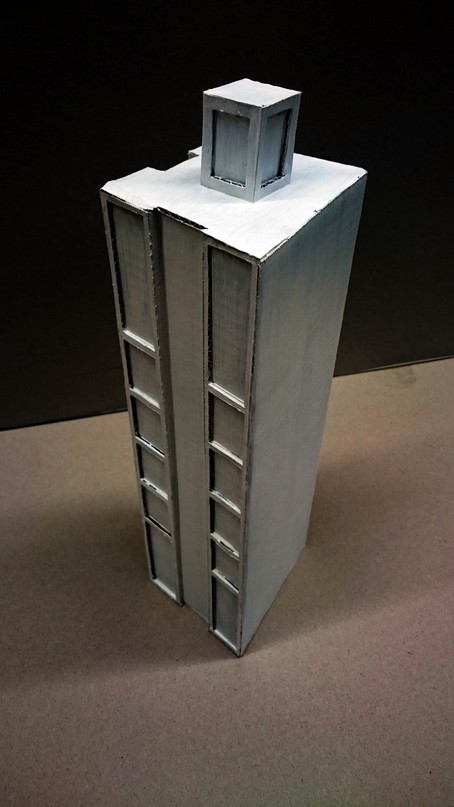

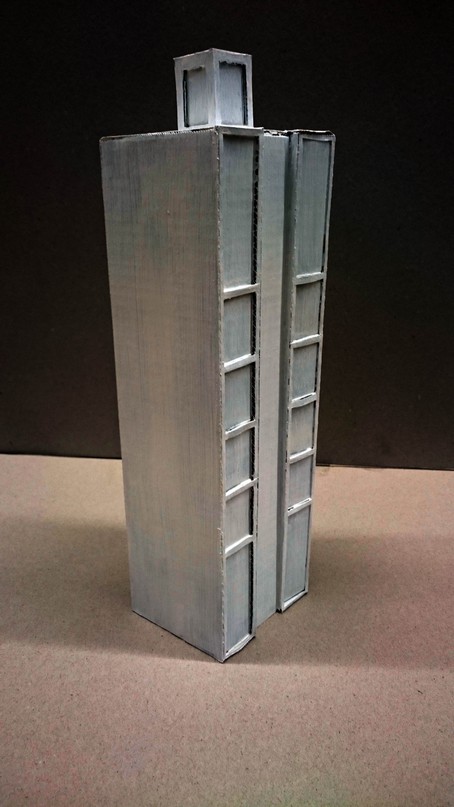

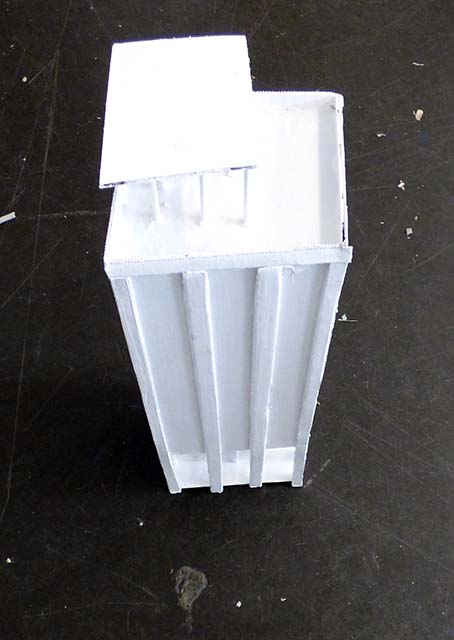

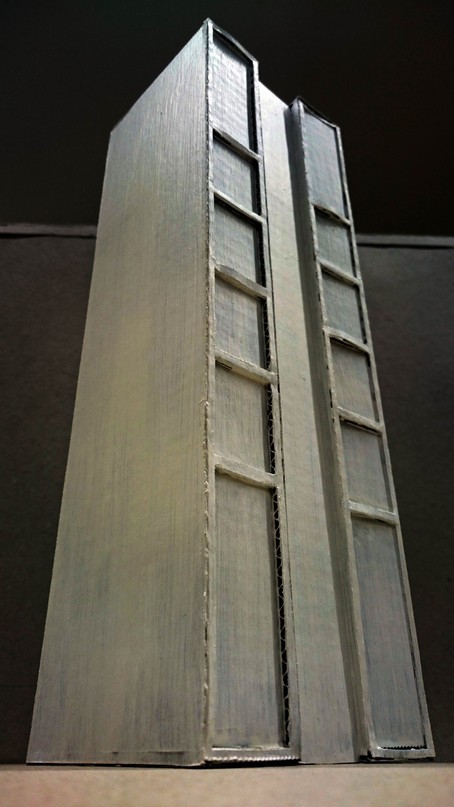

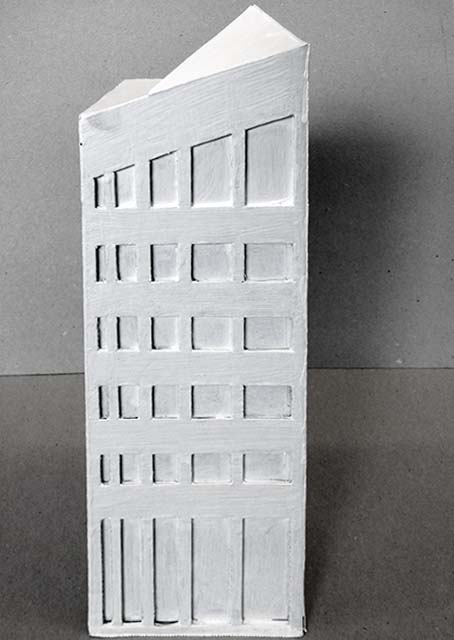

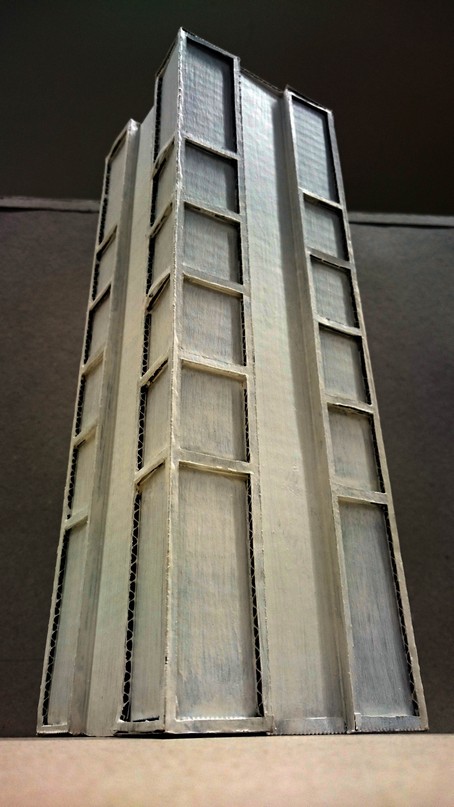

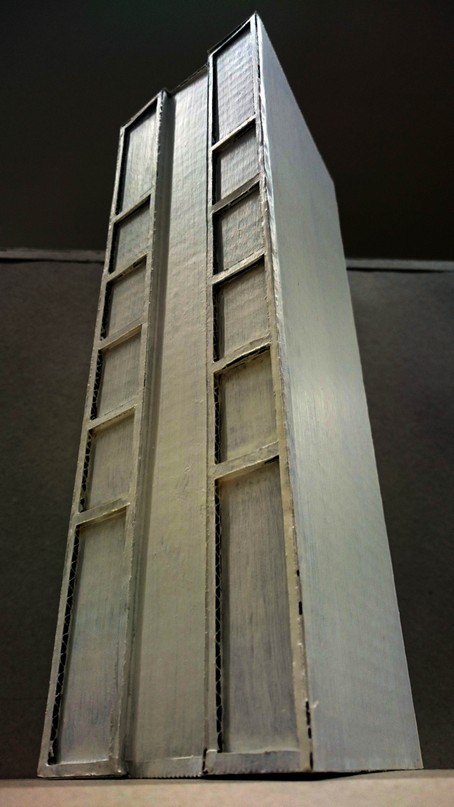

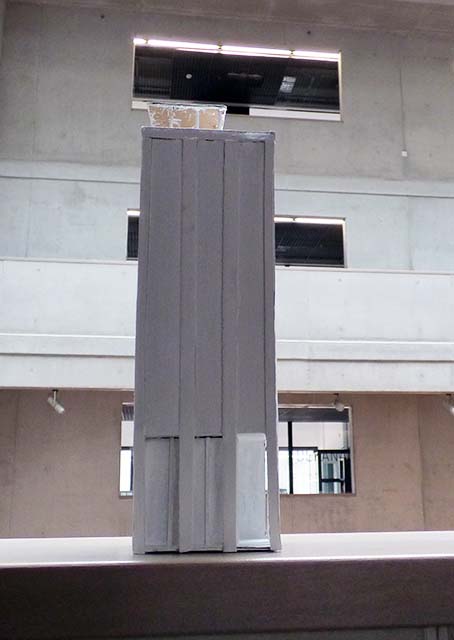

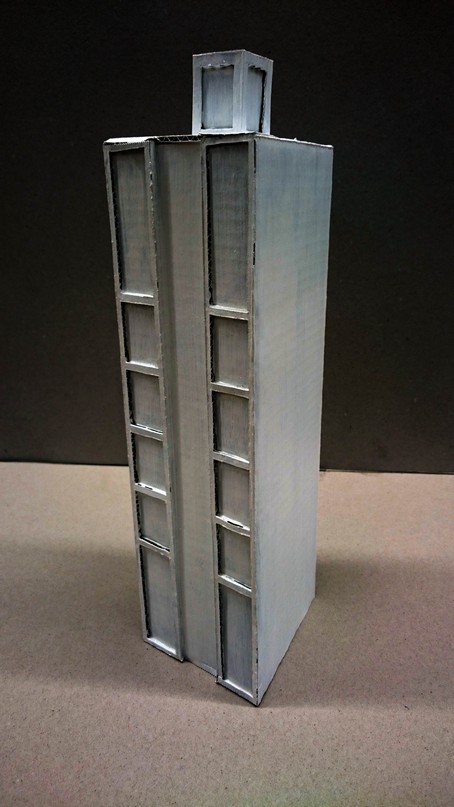

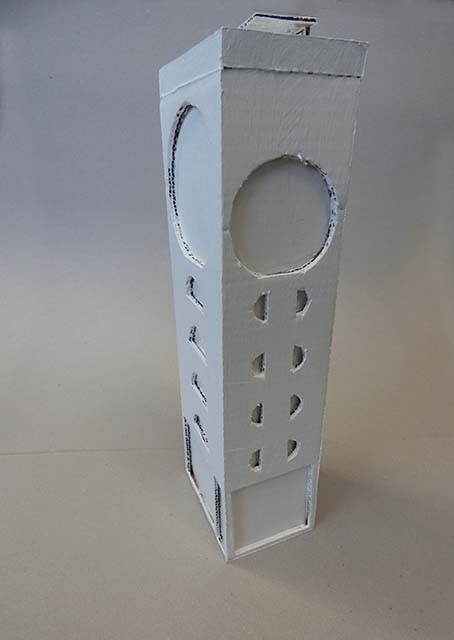

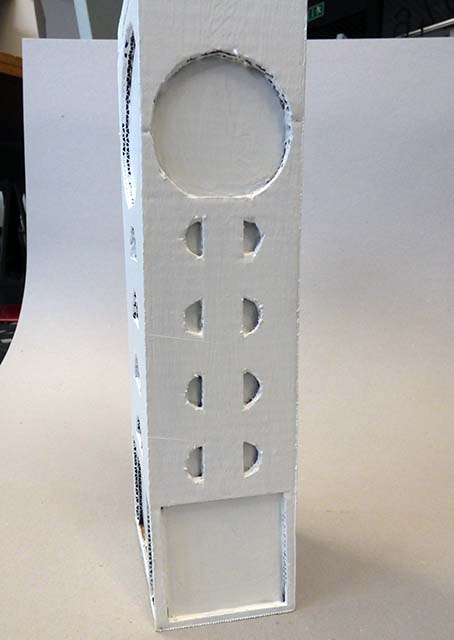

Stavba modelu – 90 minut
Povrchová úprava modelu – 30 minut

Úroveň 1:

výška 7-8 metrů
velikost okenních otvorů 50-90% užitné plochy
okenní otvory pouze západ a sever
založený nosný systém

Úroveň 2:

výška 4 metry
velikost okenních otvorů 25-33% užitné plochy
okenní otvory pouze západ a sever
propojení schodištěm s U1
všechny okenní otvory stejné
respektování konstrukčního systému

Úroveň 3, 4, 5:

shodné s U2
propojení schodištěm s U2, 3, 4

Úroveň 6:

výška 5-10 metrů
velikost okenních otvorů libovolné % užitné plochy
okenní otvory do všech světových stran
založený nosný systém
propojení schodištěm s U5

Úroveň 7:

pochozí střecha s plným zábradlím
propojení schodištěm s U6
zastřešení schodiště

• Všechny okenní otvory musí být umístěny na fasádách v kontrolovaném kompozičním principu.
• Jednotlivé úrovně nemusí být půdorysně stejné, přesah přes půdorysné vymezení je možný na západní straně max. do 2 metrů a na severní straně max. do 1 metru.
• Schodiště musí být reálné.
• Okna musí být „zavřena“- podlepena stejným kartonem, vzdálenost plochy okna od plochy fasády je 3mm.
• Model je nutné přetřít bílým emailem a po uschnutí bílým balakrylem.
• Všechny hrany modelu budou slepeny odsouhlaseným způsobem.
• Pošlete foto modelu na e-mail zanpetrpinkas@gmail.com
• Jako možnou pomůcku při vytváření úrovní si do jednotlivých úrovní představte funkce.
(Např.: velvyslanectví, prodejní a výstavní showroom, restaurace, obytná funkce, zahrady hostel, tržnice, půjčovna kol, muzeum, galerie, kancelářská budova, multifunkční budova, ateliéry, pódium, nahrávací studio, dílny, kavárna, knihovna, antikvariát, hospoda, kostel, sídlo významné společnosti, lázně, hájovna, sokolovna, mateřská školka, bazén, infocentrum, park, hřiště, vysoká škola, apod.)
