Úloha: První dům – zadání

Výstavní pavilon v parku.

1. 12.  –  5. 1. 2016  (9. –  14. týden),

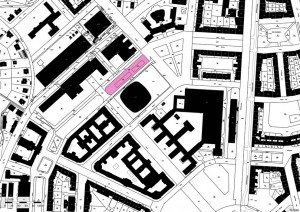

Zadání úlohy : 1. 12. 2015 –  ke stažení v pdf. Situace dwg. Mapové podklady k pozemku zde.
Termín odevzdání: 18.1. 2016 ve 12:00. harmonogram zde

Zadání

FA ČVUT vypisuje architektonickou soutěž na malý výstavní pavilon pro výstavy ročníkových prací studentů architektury. Pilotní výstavou v pavilonu je výstava 15 modelů úlohy Prostorová kompozice studentů ateliéru ZAN Petra Pinkase a Veroniky Sávové ze zimního semestru roku 2015.

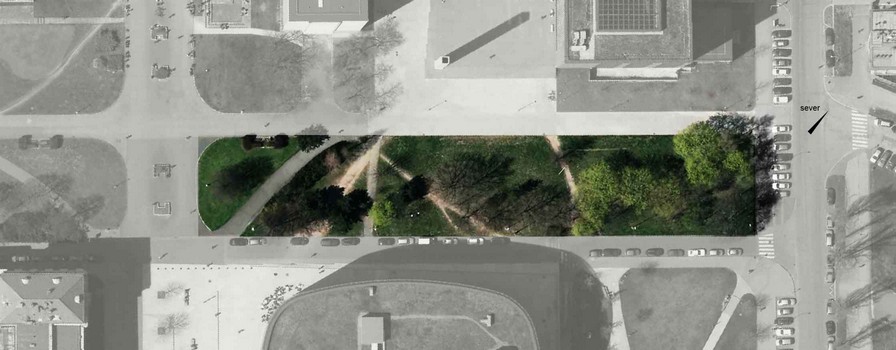

Pavilon by měl být používán k výstavě architektonických modelů, architektonických plánů a dále k výstavě všech forem výtvarného umění. Pavilon musí být navržen tak, aby v něm mohly být současně s výstavou pořádány nárazové společenské akce a setkání (vernisáže výstav, přednášky, prezentace). Pavilon bude umístěn do parku mezi FA a NTK.

Stavební program (povinný):

1. výstavní plocha (odpovídající pilotní výstavě)
2. wc pro návštěvníky s předsíní s umyvadlem
3. úklidová komora a sklad úklidových prostředků
4. pracovna – zázemí pro pracovníka pavilonu, obsahující 1 pracovní stůl (notebook, tiskárna), skříň
5. malý sklad (výstavní fundus, stohovatelné židle 30ks, skládací stoly)
6. čajová kuchyně (dřez, odpadní nádoby, lednice, kávovar, nádobí)
7. místo pro odpadní nádoby

Obsah odevzdání:

• model 1:50 s vnitřním prostorem a vymodelovanou výstavou Prostorová kompozice. Specifikace modelu bude upřesněna.
• výkresová dokumentace 1:50 (tuší na pauzák + xerox). Specifikace výkresů bude upřesněna.
• vnější perspektiva ruční kresbou. Specifikace perspektivy bude upřesněna.

Další specifikace pavilonu:

• Stavební program je možné rozdělit do více výškových úrovní. Maximální počet podlaží je však 3.
• Podzemní podlaží je nepřípustné.
• Zastavěná plocha pavilonu by měla být minimální.
• Součástí řešení je návrh nejbližšího okolí pavilonu.
• Stavbou pavilonu nesmí dojít k poškození stromů v parku.
• Zadavatel předpokládá kvalitní výstavní prostor s vhodným vnitřním osvětlením. Předpokládané osvětlení je denní.

Povinný obsah všech konzultací a prezentací:

1. 12. – zadání práce

8. 12. – konzultace + kresba v hodině

• pracovní skici
• provozní schémata
• text (1xA4 formulace autorovy koncepce projektu)
• skici možných forem pavilonu
• inspirace architektonické i mimo-architektonické
• ukázka referenčních staveb

15. 12. – konzultace + kresba v hodině

• perspektiva aktuální pracovní verze návrhu
• skici návrhu
• model 1:50, pracovní varianty
• výkresy 1:50, pracovní varianty

21. 12. – prezentace

• perspektiva aktuální pracovní verze návrhu, včetně okolí stavby (maximální dosažitelná kvalita, nikoliv skica)
• skici návrhu
• model 1:50, pracovní varianty
• výkresy 1:50, pracovní varianty, rozvržení výkresů na zadaný formát

5. 1. – konzultace + kresba v hodině

• perspektiva aktuální pracovní verze návrhu, včetně okolí stavby (maximální dosažitelná kvalita, nikoliv skica)
• výkresy 1:50, rozvržení výkresů na zadaný formát

18. 1. 12:00 – odevzdání

• obsah finální výstavy bude upřesněn
